Replace the HDD and RAM of Mac mini

手元のMac mini(MC238J/A) + Mac OS X 10.6.8(Snow Leopard)が64bit kernelでbootできたのでさすがにRAM 2GBでは性能を発揮できないと思いRAM増設とHDD 160GBをSSD 128GBに交換することにしました

購入したのはこちら
Transcend JetRam ノートPC用増設メモリ PC3-10600(DDR3-1333) 8GB KIT(4GB×2) 永久保証 JM1333KSN-8GK
http://www.amazon.co.jp/gp/product/B0057K0DVE/ref=oh_details_o00_s00_i00

Crucial 2.5インチ 内蔵型 SATA3.0対応 M4 SSDシリーズ 128GB CT128M4SSD2
http://www.amazon.co.jp/gp/product/B004YA8I9M/ref=oh_details_o00_s00_i01

Amazonで昨日注文して今日の午後に到着しました。なんと早い！
ちなみに合計13,650円です。本当に安くなりましたね

1. バックアップ

さてHDDを交換するのでバックアップを取ります
先日Endeavor NP11のHDDを交換してちょうど160GBのHDDが余っていたのでUSBケースに入れてTime Machineでバックアップしました
初めて触るソフトなのに起動したら殆ど自動でバックアップしてくれます。このあたりはさすがのMacですね。デザインもカッコいい！

2. 分解開始

分解方法は下記のサイトを参考にさせて頂きました。写真も多くてとても分かりやすいです
[Mac miniのHDD交換＆メモリー増設　その１]
http://samada08.blog10.fc2.com/blog-entry-1393.html

工具は家にあったそれっぽいものを集めました。料理に使うステンレスのヘラとパテ埋めのヘラ、あとはプラスドライバーです。ちょっといい加減と思いながらも何とかなるもんです

底面の隙間からヘラを差し込んで徐々に上に持ち上げる感じで力を加えます。少し浮けばあとは均等に持ち上げれば蓋ははずれました

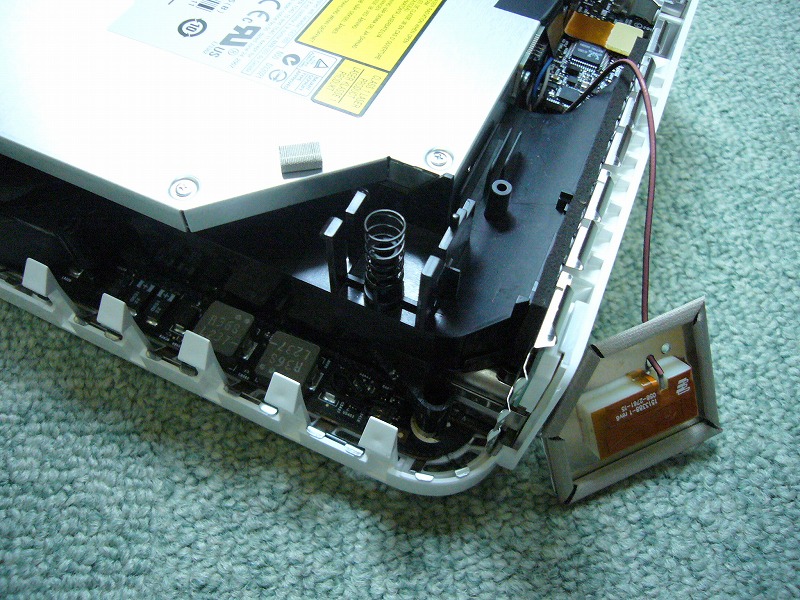

アンテナを外すのですが角のやつは下のツメを挟んで持ち上げれば簡単に外れたのですが、反対側の2つが力を加えても外れない。壊れそうだったのでそのままネジを4本外してDVDドライブのケーブルを外してDVDドライブを持ち上げるとアンテナのコードが基盤から2本とも外れました。あかん

つながっていたところは想像ついたのでそのまま作業を継続してまずはメモリ交換です
これはいつもと同じなので簡単です。1GB×2枚から4GB×2枚に交換しました















次はHDDの交換です。これが中々手強い。ネットで探してもRAM交換は多いのですがHDD交換はあまり情報がないな
HDDに付いている小さい基盤のようなものを外して4本の固定ネジを外します。後ろにHDDをずらすことでコネクタから抜いてHDD本体を斜めにするように取り出します

新旧交代です
HDDの裏にスポンジのようなポッチが2つありますので、それを剥がしてSSDに付け替えます
その後に外した時とは逆に斜めにしながら中に入れてコネクタを接続します。このときSSDの厚さが薄いのでSSDが平行にならずコネクタに接続できなかったのでパテヘラで少しSSDを持ち上げるようにしてからコネクタに接続して下さい
コネクタがはまれば4本のネジで固定して基盤を貼り付けます

あとは元に戻すだけなのですが本体基盤から外れたアンテナケーブルがどうしても付かなくて。結局アンテナを外して基盤に接続してから元に戻すことになりました















3. リストアと動作確認

蓋を元に戻す前にリストアをして動作確認します。蓋をしてから不具合が見つかって再度分解はイヤですからね

本体を設置してインストールDVDから起動します。このときTime Machine用HDDは正常に認識するのですがSSDを認識してくれません。いやぁ、困った。相性が悪いのかな、なんて考えていたら思い出した
ディスクユーティリティでフォーマットしないとダメなのかな…
ディスクユーティリティを起動するとSSDが認識されていてMacOS拡張で消去してやると見えました
この辺はWindowsと違うところですね

無事に認識したところでTime Machineで取ったバックアップデータをSSDにリストアしました。約1時間ぐらいかな
リストアが終わると再起動を求められますのでエィっと再起動します
無事にSSDから起動してきました。はやっ！
RAM 8GBの認識とSSDの認識を確認したところで電源を落として蓋を取り付けて完了です(^_^)v

暫く後で分かったのですがTime Machineでリストアしたときにboot.efiが32bit kernel用に戻っていました。これはもう一度patchを当てることで64bit kernelで起動してきます

[参考]Xbenchの結果(64bit kernel)
RAM増設とHDD交換前

<strong>Results 121.88 </strong> System Info Xbench Version 1.3 System Version 10.6.8 (10K549) Physical RAM 2048 MB Model Macmini3,1 Drive Type FUJITSU MHZ2160BH G1 CPU Test 151.10 GCD Loop 263.01 13.86 Mops/sec Floating Point Basic 125.64 2.99 Gflop/sec vecLib FFT 98.07 3.24 Gflop/sec Floating Point Library 221.50 38.57 Mops/sec Thread Test 270.39 Computation 385.78 7.82 Mops/sec, 4 threads Lock Contention 208.13 8.95 Mlocks/sec, 4 threads Memory Test 180.51 System 221.66 Allocate 460.56 1.69 Malloc/sec Fill 165.85 8064.11 MB/sec Copy 187.49 3872.57 MB/sec Stream 152.25 Copy 147.17 3039.76 MB/sec Scale 142.63 2946.60 MB/sec Add 161.03 3430.34 MB/sec Triad 159.82 3419.04 MB/sec Quartz Graphics Test 179.65 Line 144.63 9.63 Klines/sec [50% alpha] Rectangle 180.06 53.76 Krects/sec [50% alpha] Circle 151.46 12.35 Kcircles/sec [50% alpha] Bezier 164.71 4.15 Kbeziers/sec [50% alpha] Text 371.75 23.25 Kchars/sec OpenGL Graphics Test 141.85 Spinning Squares 141.85 179.95 frames/sec User Interface Test 224.33 Elements 224.33 1.03 Krefresh/sec Disk Test 40.81 Sequential 58.57 Uncached Write 63.64 39.07 MB/sec [4K blocks] Uncached Write 77.64 43.93 MB/sec [256K blocks] Uncached Read 35.72 10.45 MB/sec [4K blocks] Uncached Read 85.46 42.95 MB/sec [256K blocks] Random 31.32 Uncached Write 11.46 1.21 MB/sec [4K blocks] Uncached Write 74.67 23.91 MB/sec [256K blocks] Uncached Read 58.59 0.42 MB/sec [4K blocks] Uncached Read 99.83 18.52 MB/sec [256K blocks]

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46

<strong>Results 121.88 </strong> System Info Xbench Version 1.3 System Version 10.6.8 (10K549) Physical RAM 2048 MB Model Macmini3,1 Drive Type FUJITSU MHZ2160BH G1 CPU Test 151.10 GCD Loop 263.01 13.86 Mops/sec Floating Point Basic 125.64 2.99 Gflop/sec vecLib FFT 98.07 3.24 Gflop/sec Floating Point Library 221.50 38.57 Mops/sec Thread Test 270.39 Computation 385.78 7.82 Mops/sec, 4 threads Lock Contention 208.13 8.95 Mlocks/sec, 4 threads Memory Test 180.51 System 221.66 Allocate 460.56 1.69 Malloc/sec Fill 165.85 8064.11 MB/sec Copy 187.49 3872.57 MB/sec Stream 152.25 Copy 147.17 3039.76 MB/sec Scale 142.63 2946.60 MB/sec Add 161.03 3430.34 MB/sec Triad 159.82 3419.04 MB/sec Quartz Graphics Test 179.65 Line 144.63 9.63 Klines/sec [50% alpha] Rectangle 180.06 53.76 Krects/sec [50% alpha] Circle 151.46 12.35 Kcircles/sec [50% alpha] Bezier 164.71 4.15 Kbeziers/sec [50% alpha] Text 371.75 23.25 Kchars/sec OpenGL Graphics Test 141.85 Spinning Squares 141.85 179.95 frames/sec User Interface Test 224.33 Elements 224.33 1.03 Krefresh/sec Disk Test 40.81 Sequential 58.57 Uncached Write 63.64 39.07 MB/sec [4K blocks] Uncached Write 77.64 43.93 MB/sec [256K blocks] Uncached Read 35.72 10.45 MB/sec [4K blocks] Uncached Read 85.46 42.95 MB/sec [256K blocks] Random 31.32 Uncached Write 11.46 1.21 MB/sec [4K blocks] Uncached Write 74.67 23.91 MB/sec [256K blocks] Uncached Read 58.59 0.42 MB/sec [4K blocks] Uncached Read 99.83 18.52 MB/sec [256K blocks]

RAM増設とSSD交換後

<strong>Results 186.55</strong> System Info Xbench Version 1.3 System Version 10.6.8 (10K549) Physical RAM 8192 MB Model Macmini3,1 Drive Type M4-CT128M4SSD2 CPU Test 158.13 GCD Loop 265.39 13.99 Mops/sec Floating Point Basic 127.68 3.03 Gflop/sec vecLib FFT 103.60 3.42 Gflop/sec Floating Point Library 247.35 43.07 Mops/sec Thread Test 237.78 Computation 362.21 7.34 Mops/sec, 4 threads Lock Contention 176.98 7.61 Mlocks/sec, 4 threads Memory Test 180.11 System 217.59 Allocate 309.01 1.13 Malloc/sec Fill 172.64 8394.36 MB/sec Copy 210.14 4340.34 MB/sec Stream 153.64 Copy 147.48 3046.18 MB/sec Scale 145.12 2998.21 MB/sec Add 163.02 3472.70 MB/sec Triad 160.54 3434.44 MB/sec Quartz Graphics Test 196.28 Line 153.30 10.21 Klines/sec [50% alpha] Rectangle 193.64 57.81 Krects/sec [50% alpha] Circle 164.13 13.38 Kcircles/sec [50% alpha] Bezier 177.51 4.48 Kbeziers/sec [50% alpha] Text 485.47 30.37 Kchars/sec OpenGL Graphics Test 150.58 Spinning Squares 150.58 191.02 frames/sec User Interface Test 293.92 Elements 293.92 1.35 Krefresh/sec Disk Test 333.34 Sequential 207.68 Uncached Write 280.44 172.19 MB/sec [4K blocks] Uncached Write 220.76 124.91 MB/sec [256K blocks] Uncached Read 113.69 33.27 MB/sec [4K blocks] Uncached Read 422.10 212.15 MB/sec [256K blocks] Random 843.93 Uncached Write 1365.83 144.59 MB/sec [4K blocks] Uncached Write 400.37 128.17 MB/sec [256K blocks] Uncached Read 1724.41 12.22 MB/sec [4K blocks] Uncached Read 1075.27 199.52 MB/sec [256K blocks]

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46

<strong>Results 186.55</strong> System Info Xbench Version 1.3 System Version 10.6.8 (10K549) Physical RAM 8192 MB Model Macmini3,1 Drive Type M4-CT128M4SSD2 CPU Test 158.13 GCD Loop 265.39 13.99 Mops/sec Floating Point Basic 127.68 3.03 Gflop/sec vecLib FFT 103.60 3.42 Gflop/sec Floating Point Library 247.35 43.07 Mops/sec Thread Test 237.78 Computation 362.21 7.34 Mops/sec, 4 threads Lock Contention 176.98 7.61 Mlocks/sec, 4 threads Memory Test 180.11 System 217.59 Allocate 309.01 1.13 Malloc/sec Fill 172.64 8394.36 MB/sec Copy 210.14 4340.34 MB/sec Stream 153.64 Copy 147.48 3046.18 MB/sec Scale 145.12 2998.21 MB/sec Add 163.02 3472.70 MB/sec Triad 160.54 3434.44 MB/sec Quartz Graphics Test 196.28 Line 153.30 10.21 Klines/sec [50% alpha] Rectangle 193.64 57.81 Krects/sec [50% alpha] Circle 164.13 13.38 Kcircles/sec [50% alpha] Bezier 177.51 4.48 Kbeziers/sec [50% alpha] Text 485.47 30.37 Kchars/sec OpenGL Graphics Test 150.58 Spinning Squares 150.58 191.02 frames/sec User Interface Test 293.92 Elements 293.92 1.35 Krefresh/sec Disk Test 333.34 Sequential 207.68 Uncached Write 280.44 172.19 MB/sec [4K blocks] Uncached Write 220.76 124.91 MB/sec [256K blocks] Uncached Read 113.69 33.27 MB/sec [4K blocks] Uncached Read 422.10 212.15 MB/sec [256K blocks] Random 843.93 Uncached Write 1365.83 144.59 MB/sec [4K blocks] Uncached Write 400.37 128.17 MB/sec [256K blocks] Uncached Read 1724.41 12.22 MB/sec [4K blocks] Uncached Read 1075.27 199.52 MB/sec [256K blocks]
